Débitmètre massique DeltaflowC | SYSTEC

Le débitmètre Deltaflow C mesure le débit massique de l’air, des gaz non explosifs et non corrosifs. Les capteurs intégrés au DeltaflowC compensent l’influence de la température et de la pression en temps réel. Il existe 2 versions : le modèle Deltaflow C à insertion et le modèle Deltaflow C venturi.

Le principe de mesure des sondes se base sur la technologie de mesure de la pression différentielle. Pour garantir des mesures précises malgré les modifications des données de processus, une compensation est réalisée par les sondes de température et les capteurs de pressions intégrés.



Votre commande traitée sous 48h



Livraison express par TNT



Une question ? Nous vous rappelons

Anémomètre massique DeltaflowC

Principe de mesure :
Pression différentielle avec compensation de la pression et de la température

Valeurs mesurées :
Débit massique, pression statique, température

Incertitude de mesure

Standard : ± 4% de la valeur mesurée à partir de 10% de la plage de mesure

Haute précision : ± 4% de la valeur mesurée à partir de 7% de la plage de mesure ou ± 2% de la valeur mesurée à partir de 15% de la plage de mesure

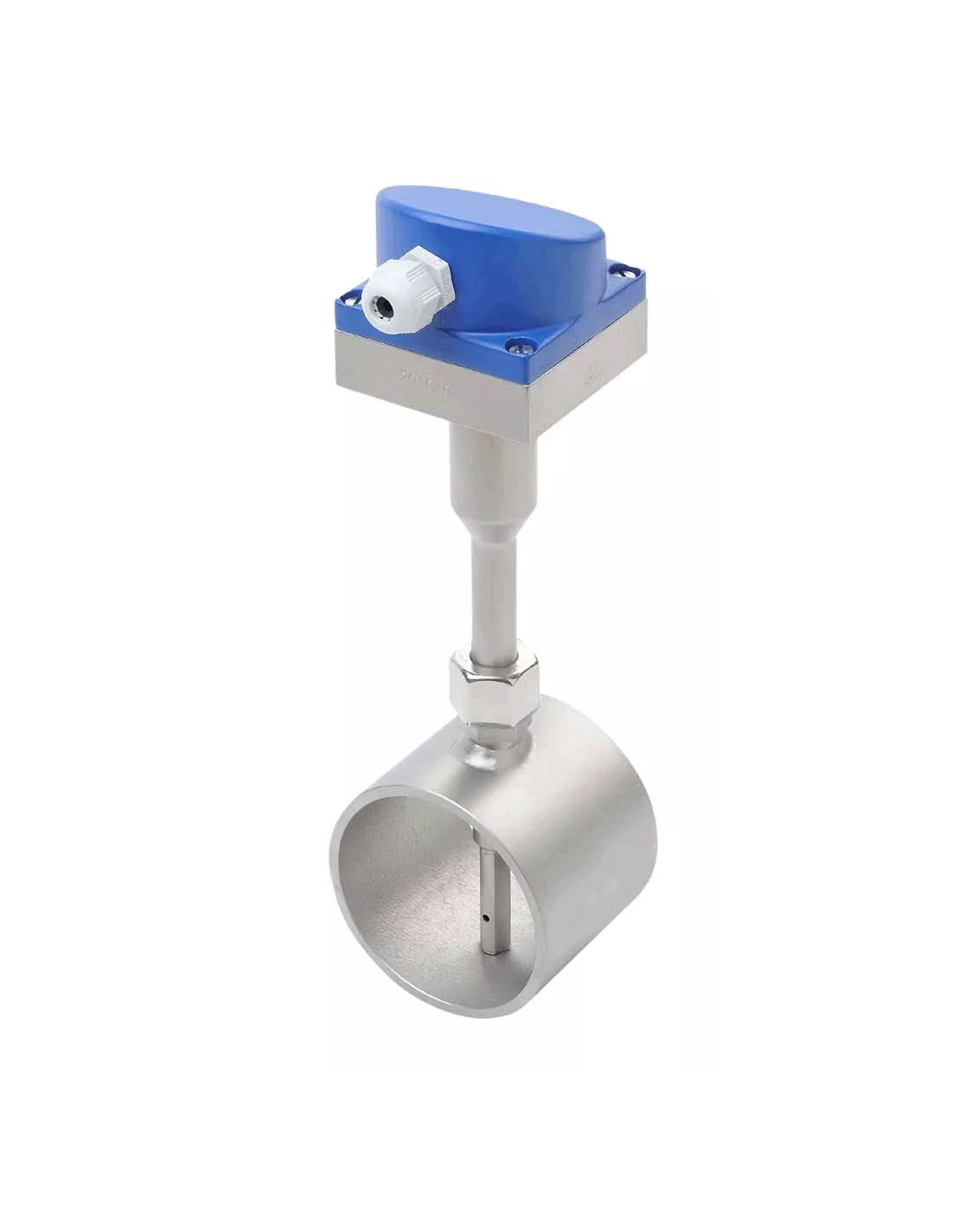

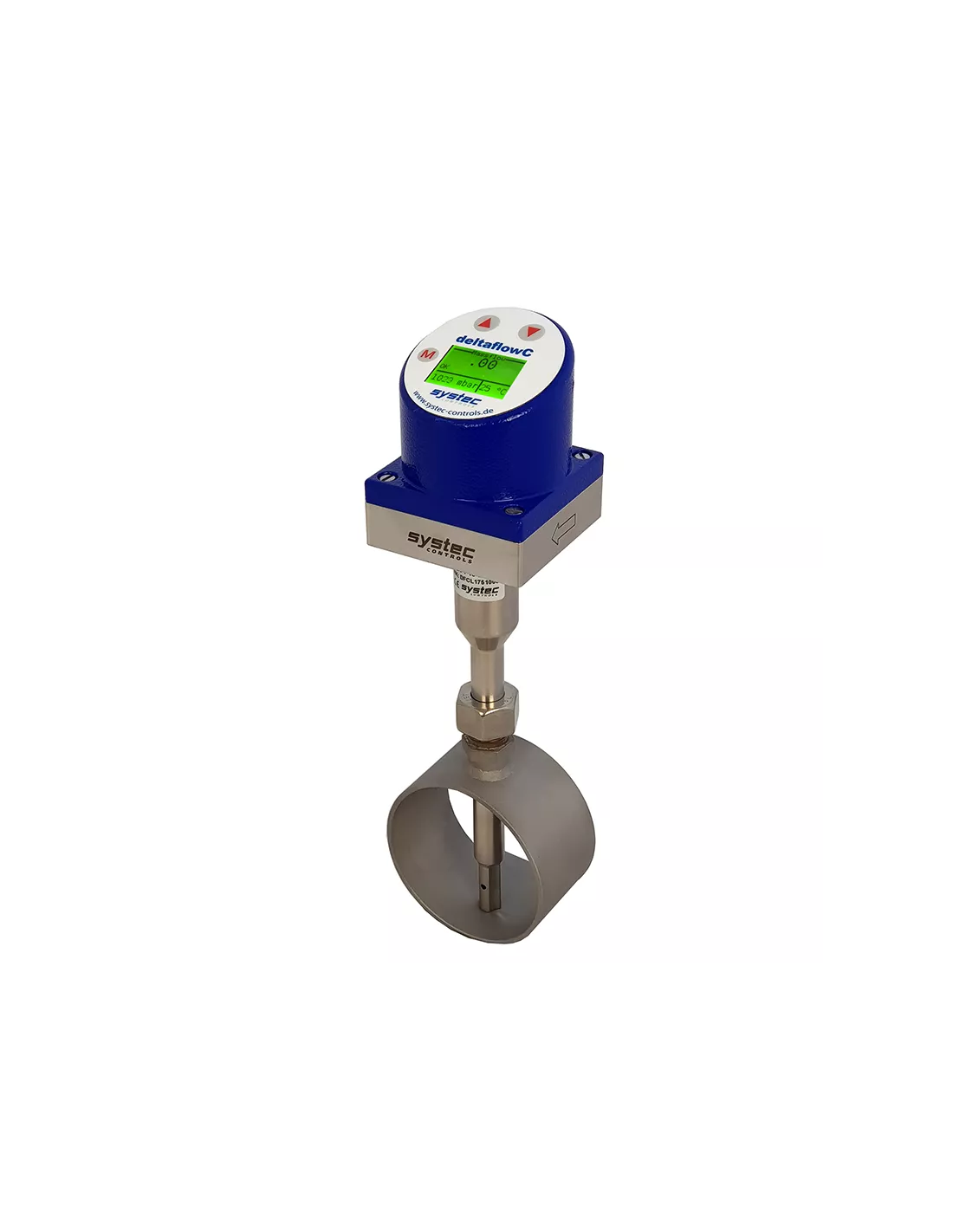

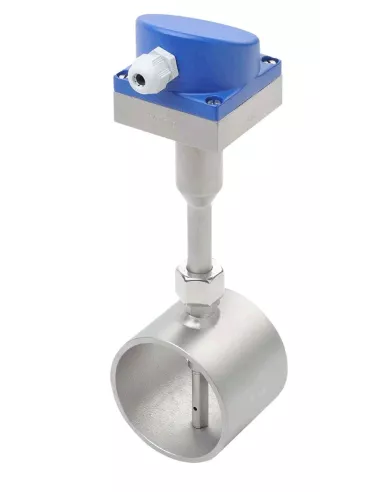

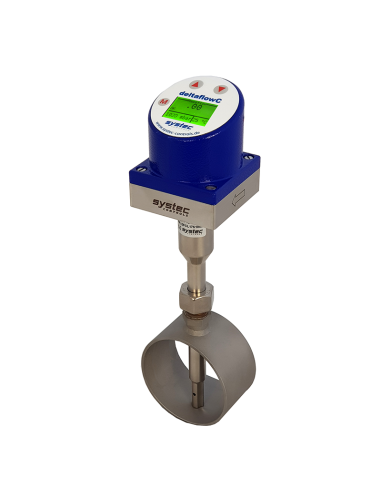

DeltaflowC à insertion

- Plage de mesure : 1:25 ( 4 plages de mesure) ; 1:7 ( pour une plage de mesure)

- Plage de pression LP : max 4.5 bar absolu

- Plage de pression HP : max 14 bar absolu

- Dimensions du tube : à partir de DN20

- Longueur d'immersion : max 100 mm

- Température du gaz : -80°C à 250°C

- Température ambiante : -40°C à 120°C

- Tension : 18 à 36 VDC

- Tension d'alimentation : 24 VDC

- Signal de sortie de tension : 0-10 VDC

- Signal de sortie d'intensité : 4-20 mA

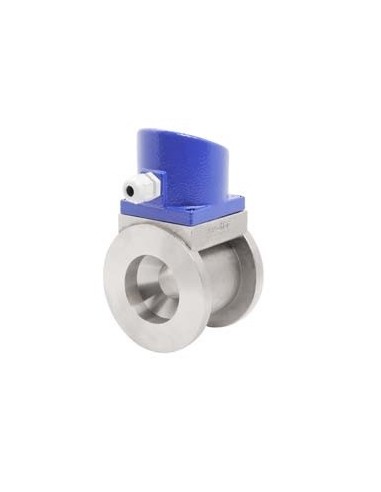

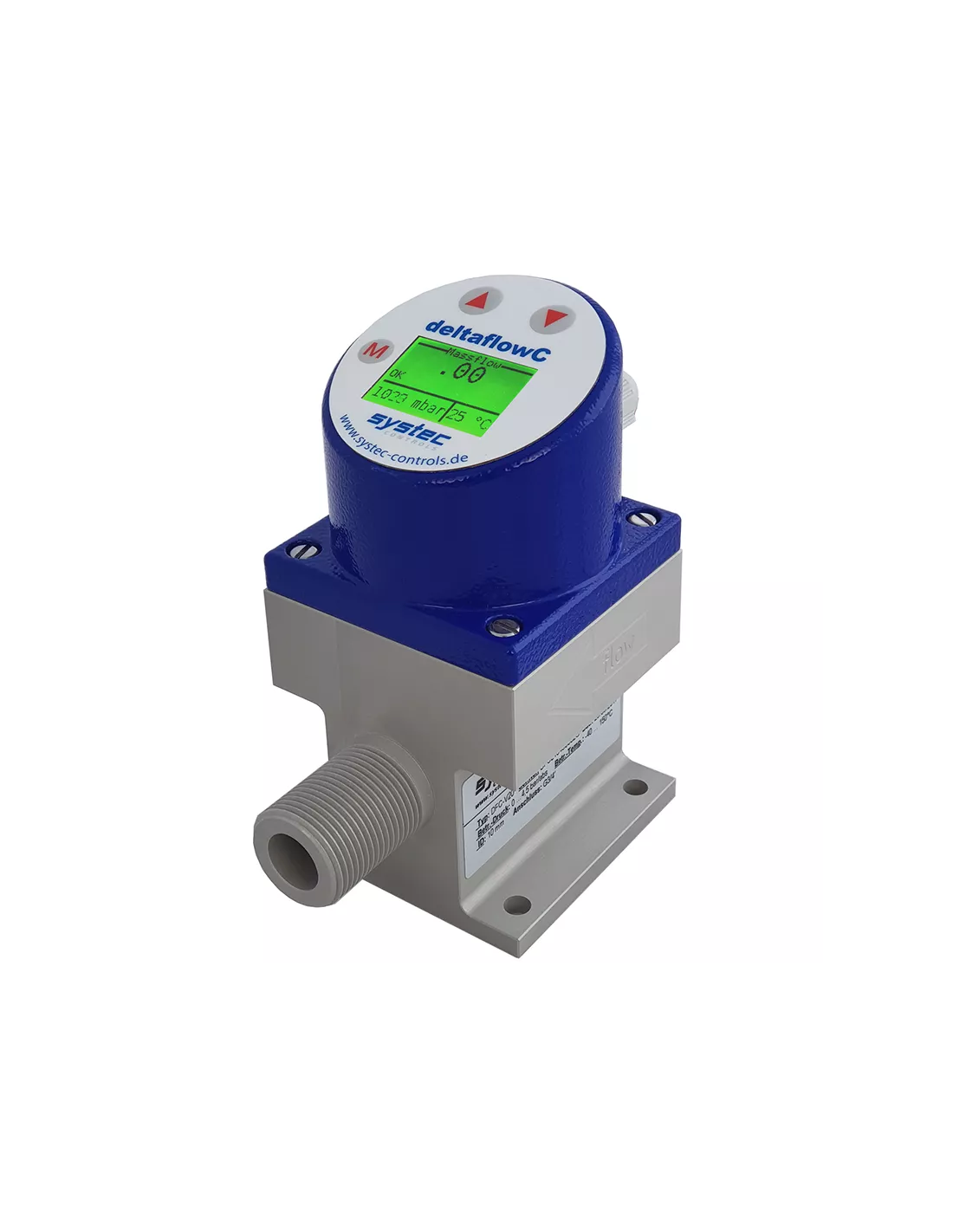

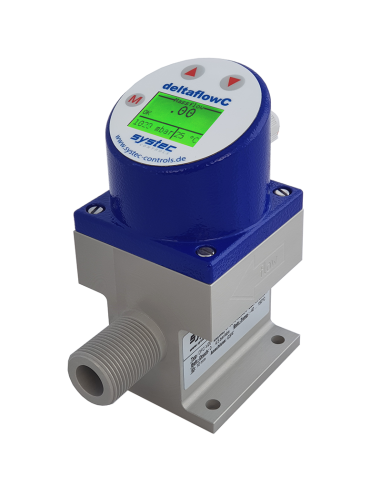

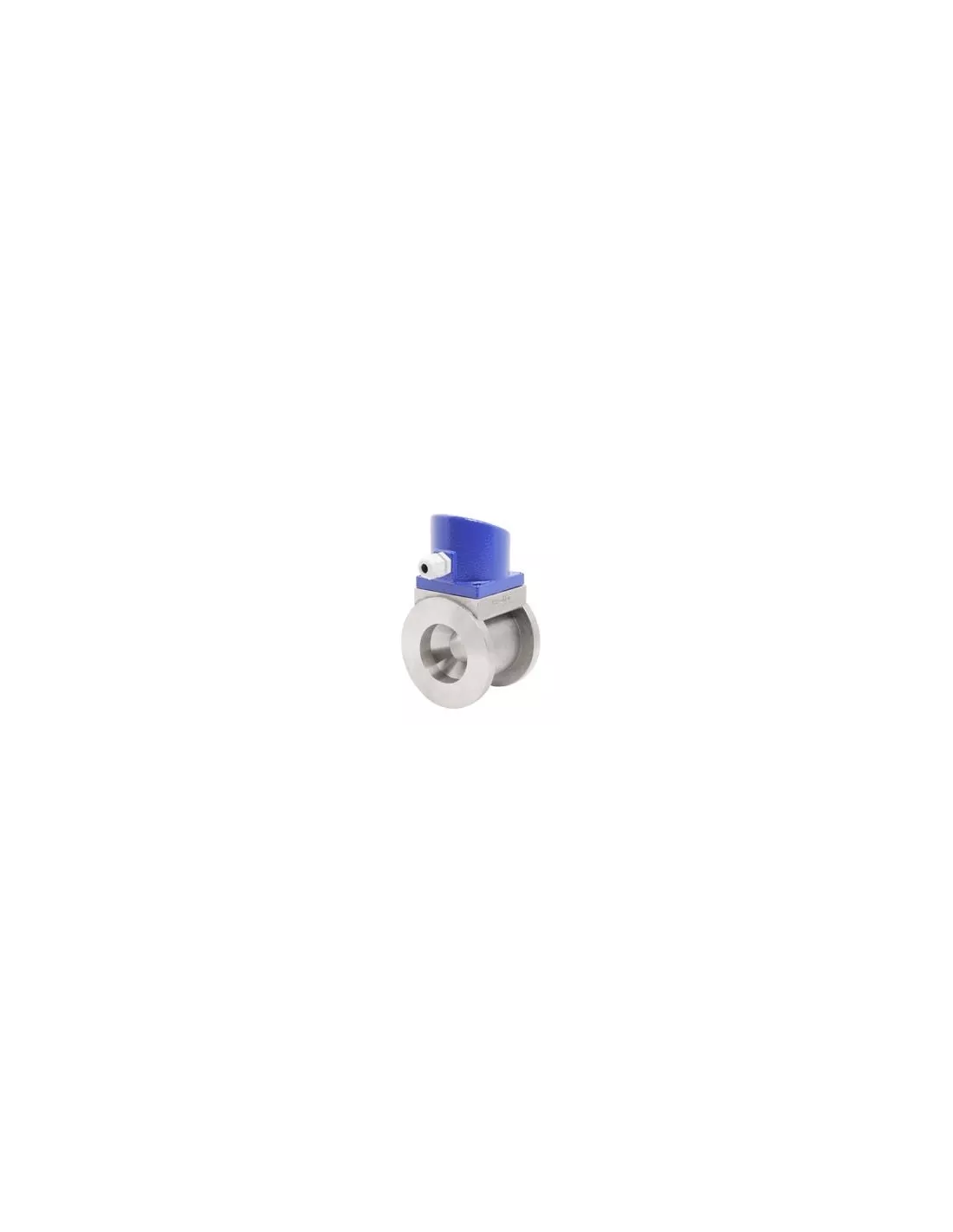

DeltaflowC Venturi

- Plage de mesure : 1:25 ( 4 plages de mesure) ; 1:7 ( pour une plage de mesure)

- Plage de pression LP : max 4.5 bar absolu

- Plage de pression HP : max 14 bar absolu

- Dimensions du tube : à partir de DN20

- Longueur d'immersion : max 100 mm

- Température du gaz : -80°C à 120°C

- Température ambiante : -40°C à 120°C

- Tension : 18 à 36 VDC

- Tension d'alimentation : 24 VDC

- Signal de sortie de tension : 0-10 VDC

- Signal de sortie d'intensité : 4-20 mA

Les applications

-Air pressurisé

-Technique du bâtiment : chauffage, ventilation, climatisation

-Régulation de l’air de combustion

-Surveillance de l’air de process

-Pneumatique

-Fourniture de gaz techniques dans les laboratoires

-Dosage des gaz d’échappement

-Compresseurs

-Unités d’extraction

-Dosage du volume de gaz d’échappement

DeltaflowC

Fiche technique

TYPE D'INSTRUMENT
Transmetteur
Communication / Sortie
0-10V
Communication / Sortie
4-20mA
Affichage
Sans
Affichage
Avec
FONCTIONNALITÉ
Vitesse, débit
FONCTIONNALITÉ
Température

Références spécifiques

Téléchargement
